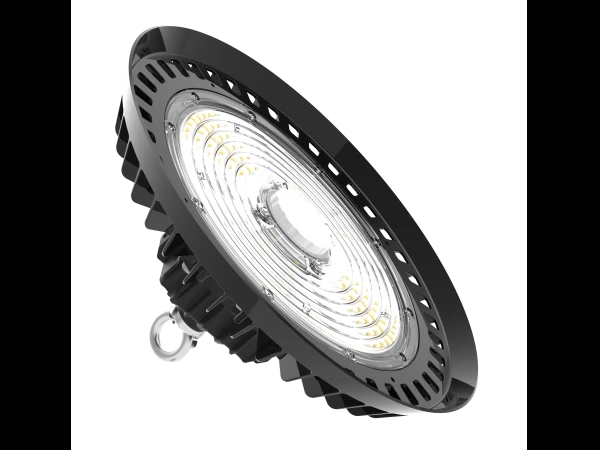

HB4 priključni senzor pokreta UFO High Bay

Mogućnosti:

>Pokretač: Meanwell HBG (Okrugli), ELG/HLG (Retangle), Sosen;
>Kontrole i zatamnjenje: 1-10V, DALI, senzor pokreta, senzor dnevnog svjetla, Zigbee i hitni slučaj;
>Reflektor : PC reflektor / Al reflektor;
>Objektiv: 60 stupnjeva / 90 stupnjeva (sa perlastim ili prugastim lećama) / 120 stupnjeva (PC ili kaljeni stakleni poklopac)
>Instalacija: Viseća petlja, Montaža na strop, Montaža na zid;



>Tvornice / Skladišta / Supermarket
>Izložbe / Showrooms / Životinjska farma
>Ambari i jahaonice / Logistički centar
>Visoke prostorije i dvorane / Stadion / Kemijska tvornica
>Tradicionalna zamjena lampe



Model br.	DR-HB100-DGXP	DR-HB150-DGXP	DR-HB200-DGXP	DR-HB240-DGXP
Sustav Watts/W	100W	150W	200W	240W
Učinkovitost sustava/LPW	140LPW / 160LPW Dodatno
Izlaz lumena/lm	14.000 / 16.000±5%	21.000 / 24.000±5%	28.000 / 32.000±5%	33.600 / 38.400±5%
Nazivni ulazni napon/V	AC100~277V, 50/60Hz
LED izvor svjetla	SMD2835 (1W)
SDCM	<5
CCT/K	5000K za standard (3000K/4000K/5700K/6500K izborno)
CRI/Ra	>70Ra (>80Ra za opciju)
Faktor snage	>0.95
THD	<10%
Kut snopa (izborno)	60 stupnjeva /90 stupnjeva /120 stupnjeva Opcionalno
UGR	<25
Zaštita od prenapona	3,75~4KV SPD ugrađen u upravljački program
LED upravljački program	DUALRAYS Neizolirani drajver s visokim PF-om vlastitog razvoja
IP ocjena	IP65
Zatamnjenje (izborno)	0/1-10V/Zigbee
Senzor (opcionalno)	Senzor pokreta, senzor dnevnog svjetla
Hitno (nije obavezno)	Dostupan (30 W @ 3 sata za standard)
Zaštitna klasa	RazredⅠ
Završna boja (izborno)	Crna RAL9017 (standardna) / bijela RAL9016 opcija
Materijal	Aluminij+PC (poklopac od kaljenog stakla nije obavezan)
Životni vijek/sati	70.000 sati (Ta=30 stupanj @L70)
Radna temperatura/ stupanj	-40 stupanj do + 50 stupanj (-40 stupanj F do 122 stupanj F)
Temperatura skladištenja/ stupanj	- 40 stupnjeva do + 65 stupnjeva (-40 stupnjeva F do 149 stupnjeva F)
Instalacija (izborno)	Vješanje na petlju, stropna montaža, zidna montaža
Potvrda	CE(EMC+LVD),RoHS,ENEC,D-Mark,SAA,RCM dostupno



Karakter/Moć	100W	150W	200W	240W
A	Φ253 mm	φ308 mm	φ354 mm	φ405 mm
B	149 mm	155 mm	160 mm	168 mm











VODIČ ZA INSTALACIJU
VAŽNE SIGURNOSNE INFORMACIJE:

Prije instalacije pročitajte sve upute u nastavku
>Uvjerite se da napon napajanja odgovara nazivnom naponu proizvoda;
>Proizvod mora instalirati kvalificirani električar u skladu s nacionalnim električnim kodeksom i odgovarajućim lokalnim propisima.
>Ako je proizvod oštećen, nemojte ga koristiti!

RIZIK OD OSOBNIH OZLJEDA – PROČITAJTE i slijedite sva UPOZORENJA i upute za postavljanje.
Sačuvajte ili dajte vlasniku za buduće potrebe.

Opasnost od posjekotina:Nosite rukavice kako biste spriječili posjekotine ili ogrebotine prilikom vađenja iz kutije, rukovanja, postavljanja i održavanja ovog proizvoda.
Opasnost od strujnog udara:Ovaj proizvod mora ugraditi osoba koja je upoznata s konstrukcijom i radom proizvoda te uključenim opasnostima u skladu s važećim kodom za ugradnju.
Opasnost od požara:Opskrbni vodiči od najmanje 194 stupnja F. Posavjetujte se s kvalificiranim električarom kako biste osigurali ispravan vodič strujnog kruga.



DUALRAYS® ne preuzima nikakvu odgovornost za zahtjeve koji proizlaze iz nepravilne ili nepažljive instalacije ili rukovanja ovim proizvodom.

DALI uređaj

DALI inteligentni kontrolni dijagram

DALI inteligentno upravljačko sučelje operatera



Model br.	Neto težina/kg	Veličina vanjske kutije/mm	Bruto težina/kg	QTY"/CTN
DR-HB100-DGXP	2.2	300*300*170	2.8	1KOM/CTN
DR-HB150-DGXP	2.6	330*330*170	3.3	1KOM/CTN
DR-HB200-DGXP	2.9	370*370*170	3.7	1KOM/CTN
DR-HB200-DGXP	3.8	410*410*170	4.6	1KOM/CTN
